氣動活塞切斷閥的構造特點有哪些？
由多彈簧氣動膜執行器或波動活塞執行器和調節閥組成的氣動活塞切斷閥自動化系統。它接收來自調節器的信號并控制液體斷開、連接或轉換。氣動活塞切斷閥構造簡樸，操作簡便，使用可靠，關掉速度快。它主要用于液態和藹體介質，不含雜質和顆粒，以及需要迅速和緊密關閉的自動化控制系統。
氣動活塞切斷閥是創造過程自動化控制系統的執行機構之一、與電磁閥、大功率調壓閥等搭配使用，自動切斷或固定流動介質。
氣動活塞切斷閥
1）配備：氧氣切斷閥主要由閥體、手動機構、彈簧、推拉桿、汽缸、活塞、導柱、底端導板和閥心等構成。
2)流向：閘閥中間流向?yàn)樽韵露?。安裝中注意方向。它不能顛倒過來。
3）控制方法：控制方法為單作用放氣。即打開取決于控制氣路的氣壓，關掉取決于彈簧力。
4）軟性閥座：閥座不是整體設計，而是由一根軸套分為3段進行主動連接。作用是自動對正閥心與閥座，確保密封效果。
5）雙導向：關于閥心定位和導向，考慮到閘閥自身構造大，控制介質壓力大，在閥座上制定了雙導向結構。閥心頂端和底部的導向結構增加了閥心的剛度，使閥心運行平穩可靠。
6）雙閥心：氧氣切斷閥掌控的氧氣設計額定工作壓力達到1.6MPa。為減少開閥阻力，降低沖擊，閥心設計獨特，選用雙閥。核心構造。，主閥心設計有6個均勻分布的流道。開啟
閥時，協助閥心首先開啟。因?yàn)槎?jí)閥心截面積小，打開阻力非常小，能夠輕松打開。開啟的那一刻，氧氣就通過了。主閥心流道差在一定程度上獲得平衡，主閥心打開阻力減小，主閥心打開，氧氣通過主閥心與閥座之間的間隙，流道通過。

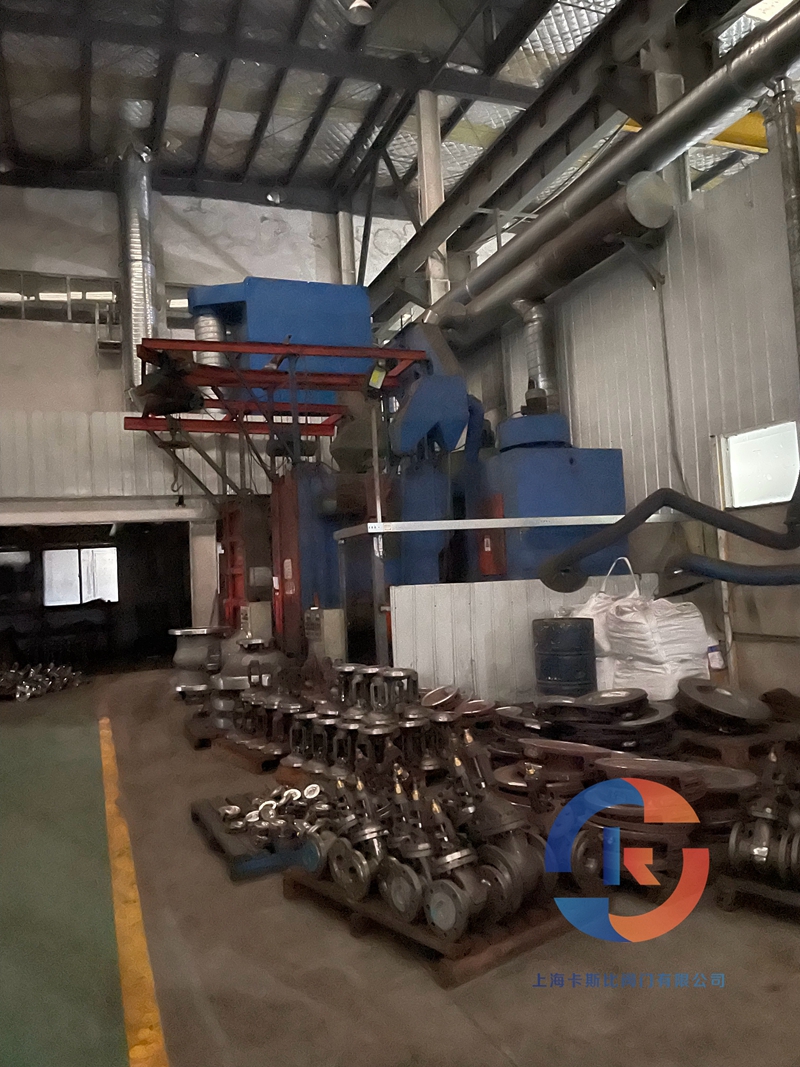

上?？ㄋ贡乳y門有限公司擁有集科研、設計制造、銷售服務于一體的綜合性企業。主要產品：閘閥，截止閥，止回閥，安全閥，疏水閥，隔膜閥，減壓閥，球閥，柱塞閥，蝶閥，防爆閥門，電動閥門，氣動閥門，水力控制閥，化工通用閥門等，閥門可采用手動、電動、齒輪傳動、氣動等各種驅動裝置。咨詢電話：17317980153（微信同號）
